Le Vigitherme

Généralités

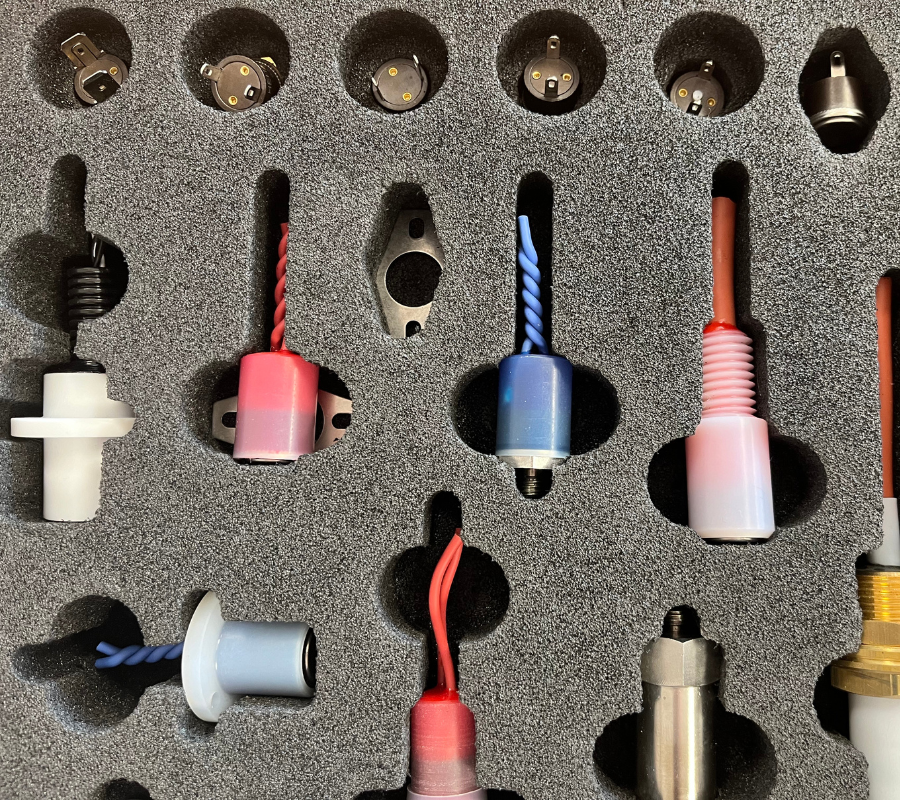

Les Vigithermes sont des thermostats de petites dimensions à réglage fixe. Ils assurent une protection contre tout échauffement exagéré ou une régulation de la température au degré près.

Dans le vigitherme, l’élément thermostatique est une lame bimétallique en forme de calotte sphérique qui a la propriété de se retourner brutalement à une température fixe et précise.
Le fonctionnement de l’appareil à cette température, déterminé à la conception du vigitherme reste invariable.
C’est donc un thermostat à rupture brusque, indéréglable (insensible aux chocs, accélérations et vibrations).

Les spécifications de température sont données pour un contrôle à l’unité dans une étuve ventilée en mode quasi-statique.

Ses différents types de contact

Dans tous les modèles le contact peut être à ouverture ou à fermeture :

  • Un contact est à OUVERTURE quand le circuit s’ouvre par élévation de température
  • Un contact est à FERMETURE quand le circuit se ferme par élévation de température

Nous avons également la possibilité de travailler avec deux autres types de contact :

  • Réarmement manuel (avec un bouton de réarmement) sur les modèles V16 et V4.
  • Inverseur (double contacts) uniquement sur le modèle V4.

Hystérésis et tolérance

La fidélité du Vigitherme est très grande, placé dans des conditions identiques, il fonctionnera toujours à la même température à quelques dixièmes de degrés près.

Mais, de par son principe, il présente une hystérésis, ainsi après fonctionnement, il faut que la température baisse de plusieurs degrés pour qu’il se rétablisse dans son état initial.

Cet écart entre la température de fonctionnement et la température de rétablissement peut aller de quatre à cinq degrés à plusieurs dizaines de degrés.

Les vigithermes sont fabriqués et vendus par plages de température, mais ils sont toujours contrôlés unitairement tant au point de vue thermique qu’au point de vue électrique.
